本文基于go1.16.7的源码，详细介绍MPG调度模型的实现。

1、程序启动引导

1.1 程序入口地址

我们写一个最简单的示例程序main.go来看看程序的入口：

package main
import “fmt”
func main() {
    fmt.Println(“jemuel”)
}

在Linux机器上编译：go build -o main main.go。编译后会生成可执行文件main，该文件为ELF格式。

可以通过以下方式查看程序入口地址（Entry point address）：

1、通过readelf

执行readelf -h main，得到如下结果：

可以看到Entry point address为：0x465740，其中0x400000是ELF装载到内存的起始地址，0x65740为入口函数在ELF中的偏移量。

2、通过objdump

执行objdump -f main，得到如下结果：

3、通过gdb

执行gdb main、info files，得到如下结果：

1.2 程序启动流程

知道了程序的入口地址，可以通过gdb跟踪程序的启动引导流程。

gdb指令如下：

>gdb main //启动
>b *0x465740 //设置断点
>r //运行
>layout src //显示源码
>n //单步跟踪

gdb单步跟踪：

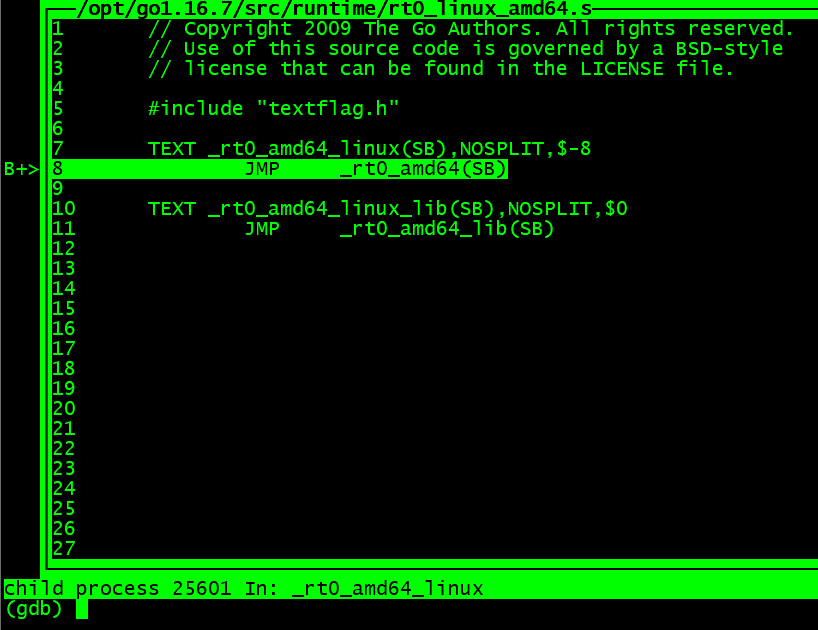

rt0_linux_amd64.s/_rt0_amd64_linux

asm_amd64.s/_rt0_amd64

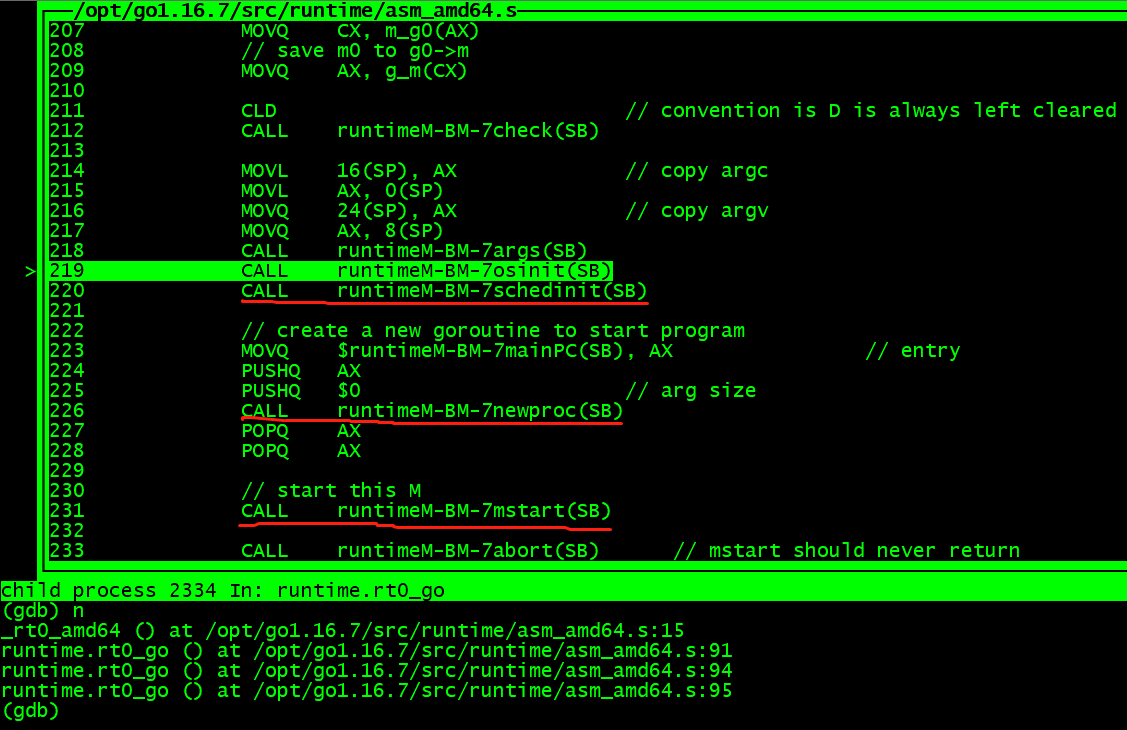

asm_amd64.s/rt0_go

从上面我们可以看到启动入口在目录src/runtime中，该目录包含了go的运行时代码，其中包括许多与操作系统、机器架构、内存管理以及任务调度等相关的代码。整个启动调用链如下：

程序启动时的主线程可以看作M0，在M0中进行系统相关初始化、调度器初始化、创建main函数的协程、执行调度任务等。关键流程如下：

其中各部分详细流程会在后面介绍。

2、MPG调度模型

相信你听说过go的MPG调度模型，那MPG到底是什么，它是如何实现的？接下来我们将详细介绍MPG。

• M：Machine，对应内核线程，初始化时设置的最大数量为10000个（sched.maxmcount）。
• P：Processor，逻辑处理器，负责调度协程，M需要绑定P来执行G代码，默认数量为CPU数量，可通过环境变量GOMAXPROCS调整。
• G：Goroutine，协程，一种轻量级用户线程，通过go关键字创建的执行体。

M、P、G之间的大致关系如下：

2.1 M模型

2.1.1 M结构

// runtime/runtime2.go
type m struct {
    g0 *g //提供系统栈空间，主要用于执行调度任务
    curg *g //当前运行的G
    gsignal *g //信号处理G
    p puintptr //执行代码关联的P（没有执行则为nil）
    spinning bool //自旋状态，M当前没有任务并且正在查找任务
    mstartfn func() //线程启动后执行函数（在mstart中调用）
    park note //休眠锁
    ...
}

2.1.2 M运行情况

实际运行过程中，会创建许多物理线程，其中有些物理线程会运行特殊的任务，比如：调度、监控等。如下所示：

M0是程序启动的主线程，每个新创建的M都会绑定一个G0，该G0栈空间用于执行任务调度或系统监控，除了G0外，其他G要想执行任务，需要通过P绑定M。M与P是一对一关系，P与G是一对多关系。

2.1.3 唤醒M

当创建协程时，会尝试唤醒M执行任务，如果没有空闲M，则会新建M，唤醒流程如下：

函数调用链：

• startm：获取M、P，准备执行任务。
• pidleget：从全局空闲P队列中获取P。
• mget：从全局空闲M队列中获取M。
• newm：创建新M。
• notewakeup：唤醒M。
• allocm：分配M实例，并初始化。
• newm1：创建新M。
• mcommoninit：初始化M部分属性。
• malg：创建G，此处为M的G0。
• newosproc：根据不同OS创建物理线程，线程启动函数为mstart。

2.1.4 启动函数

从上面流程可以看到创建物理线程时传入的启动函数为mstart，查看mstart的源码可以看到最关键的步骤是启动调度，流程如下：

流程中mstartfn是创建M时传入的函数，会根据不同情况传入不同参数，例如：sysmon（监控函数，后面会介绍）、mspinning（设置M自旋）等。

2.2 P模型

2.2.1 P结构

// runtime/runtime2.go
type p struct {
    id int32 //P id
    status uint32 //P状态
    m muintptr //关联的M（idle时为nil）
    runqhead uint32 //可运行G队列的起始游标，获取G
    runqtail uint32 //可运行G队列的终止游标，增加G
    runq [256]guintptr //可运行G队列
    runnext guintptr //下一个可运行G
    gFree struct {
        gList //空闲G队列
        n int32 //空闲G数量
    }
    ...
}

2.2.2 创建P

要运行G的任务，需要绑定到一个P，P的数量决定了并行任务的数量，P的数量默认设置为机器处理器的数量，可以通过环境变量GOMAXPROCS进行调整。创建P的函数入口为procresize，该函数的调用有两个途径：程序启动引导阶段在schedinit中调用、GC后在startTheWorld中调用。执行流程如下：

函数调用链如下：

• acquirep：绑定当前M和指定P。
• pidleput：将指定P加入调度器的空闲P队列sched.pidle中。

2.3 G模型

2.3.1 G结构

// runtime/runtime2.go
type g struct {
    stack stack //执行栈空间，[stack.lo, stack.hi)
    sched gobuf //用于保存执行现场
    goid int64 //协程id
    gopc uintptr //调用者PC/IP
    startpc uintptr //任务函数
    m *m //当前M
    preempt bool //抢占信号
    ...
}

2.3.2 创建G

G为函数执行的载体，提供了运行时栈空间，是任务调度的单元，可以理解为一种轻量级的用户线程。当我们在代码中通过go关键字修饰函数调用时，编译器会转换为调用runtime.newproc的汇编指令，该函数会使用被调用函数的指针、参数来创建一个G，流程如下：

函数调用链：

• newproc：创建指定函数的新G。
• runqput：将新G放入当前P的可运行G队列。
• runqputslow：将P中本地G队列前一半放入全局G队列，因为全局队列要加锁，所以叫slow。
• gfget：从空闲G队列获取G（包括P本地、全局）。
• malg：实例化G对象，并分配栈空间，G0栈为8K，其他G栈为2k。
• wakep：唤醒一个M执行任务（新唤醒的M、P会查找可运行G，不一定会执行新G）。

2.3.3 空闲G交换

G在执行完任务后，会进入空闲G队列等待下一次复用，空闲G队列包括：P的本地空闲G队列p.gFree、全局空闲G队列sched.gFree。当P的本地空闲G队列数量超过限制时（64），会取出一半放入全局空闲G队列。

P本地空闲G队列的存在主要是在多线程并发场景下减少锁的消耗。获取P本地空闲G队列时，由于是在同一个M中，因此无需加锁。获取全局空闲G队列时，存在多线程竞争访问，因此需要加锁。

空闲G的交换关系如下：

• gfget：从P本地空闲G队列或全局空闲G队列获取空闲G。
• gfpurge：将P本地空闲G队列全部放入全局空闲G队列。
• gfput：将G放入P本地空闲G队列，如果P本地空闲G队列超过数量限制，会放入一半到全局空闲G队列。

2.3.4 可运行G交换

可运行G是所有等待运行的任务，可运行G队列包括：P的本地可运行G队列p.runq、全局可运行G队列sched.runq。P的本地可运行G队列最大数量为256，当超过限制时，会取出一半放入全局可运行G队列。

P本地可运行G队列的存在主要是在多线程并发场景下减少锁的消耗。获取P本地可运行G队列时，由于是在同一个M中，因此无需加锁，提高调度效率。获取全局可运行G队列时，存在多线程竞争访问，因此需要加锁。

可运行G的交换关系如下：

• injectglist：将G列表放入全局可运行G队列或P的本地可运行G队列。
• globrunqget：将全局可运行G队列放入一批到P本地可运行G队列。
• runqput：将G放入P的本地可运行G队列。
• runqputslow：将P的本地可运行G队列放入一半到全局可运行G队列。
• runqputbatch：将G列表放入P的本地可运行G队列，如果满了，则放入全局可运行G队列。
• globrunqputbatch：将G列表放入全局可运行G队列。
• runqget：从P本地可运行G队列获取一个G。
• runqsteal：将P1本地可运行G队列放入一半到P2本地可运行G队列。
• runqgrab：从P的本地可运行G队列获取获取一半G列表。
• globrunqput：将G放入全局可运行G队列尾部。
• globrunqputhead：将G放入全局可运行G队列头部。

3、系统监控

监控任务由runtime.main创建一个单独的线程启动，该线程不需要绑定P，执行函数为sysmon，该函数循环执行任务，主要包括：

1. 将长时间未处理的netpoll结果添加到任务队列
2. 超过2分钟没有GC，强制执行
3. 收回因syscall长时间阻塞的P
4. 向运行超过10ms的G任务发出抢占调度（go1.14引入抢占信号，之前版本是通过设置栈空间，在函数调用时判断栈溢出来实现抢占，这种方式无法抢占纯逻辑任务）。

执行流程如下：

4、任务调度

任务调度主要负责查找可运行G来执行任务，可运行G的来源主要包括：当前线程关联的P的本地可运行G队列、全局可运行G队列、网络连接中已就绪的可运行G、其他P中偷取的可运行G等。

除监控线程外，每个M都会运行一个调度任务，该调度任务在G0栈空间中运行，G0是在每个M初始化时创建的，栈空间大小默认为8K（其他G栈空间大小默认为2k）。

4.1 调度初始化

在执行调度任务之前需要完成一系列的初始化工作，包括栈空间池、处理器架构属性、创建P数组、绑定M0和P等。初始化由函数schedinit完成，调用关系如下所示：

• stackinit：初始化全局栈空间池。
• mallocinit：初始化内存管理。
• mcommoninit：初始化当前M（此处是M0）相关属性，并加入全局M队列allm中。
• cpuinit：初始化处理器架构相关属性。
• gcinit：初始化GC相关属性。
• procresize：调整P数量。
• acquirep：绑定当前M和指定P，此处是M0和一个P。
• pidleput：将指定P加入调度器的空闲P列表sched.pidle中。

4.2 调度流程

调度任务是由函数schedule完成，其执行流程如下：

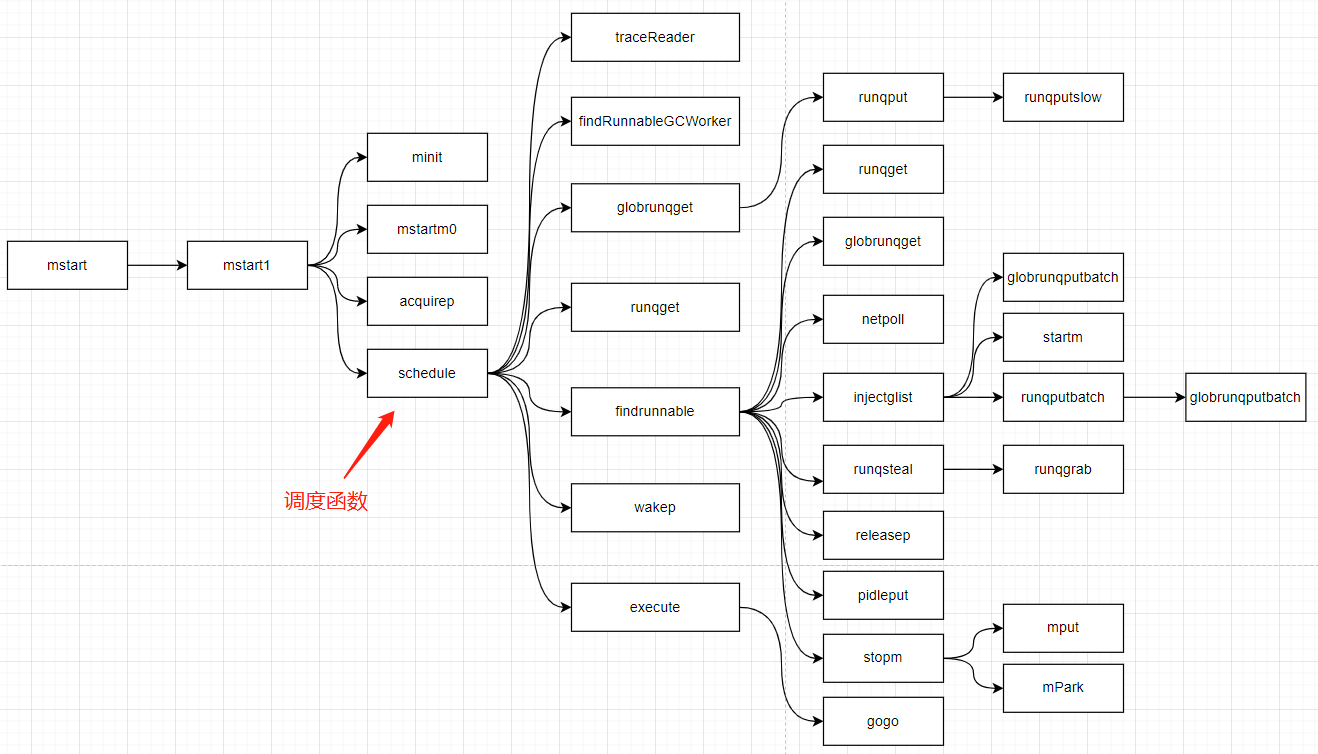

调度函数schedule是由线程启动函数mstart触发，调用链如下：

• mstart：线程启动的入口函数，系统创建新线程M时传入的就是该函数。
• minit：初始化信号处理。
• mstartm0：初始化M0的信号处理。
• acquirep：绑定当前M和指定P。
• schedule：调度函数，查找可运行G并运行。
• traceReader：返回负责追踪的G（调用ReadTrace）。
• findRunnableGCWorker：查找可运行GC的G。
• globrunqget：从全局可运行G队列头部获取指定数量的G加入指定P的本地G队列中（schedule中调用globrunqget只是从全局队列获取一个G运行，避免全局队列产生饥饿）。
• runqget：从指定P的本地可运行G队列中获取一个G。
• findrunnable：竭尽所有可能查找可运行G，查不到会进入休眠状态。
• wakep：唤醒一个M执行任务（针对找到了GC和trace的G的情况，唤醒的M、P不是执行找到的G ）。
• execute：在当前M中执行找到的G。
• runqput：将G放入当前P的可运行G队列。
• runqputslow：将P中本地G队列前一半放入全局G队列。
• netpoll：从网络连接中获取已就绪的G列表。
• injectglist：将可运行G列表加入运行队列（全局或当前P）。
• runqsteal：从其他P的本地G队列获取一半的G到当前P的本地G队列。
• globrunqputbatch：将可运行G列表加入全局可运行G队列中。
• startm：获取M、P，准备执行任务。
• runqputbatch：将可运行G列表加入指定P的本地G队列中。
• runqgrab：从指定P的本地G队列获取一半G。
• releasep：解绑当前M和P。
• pidleput：将当前P放入全局P队列sched.pidle中。
• stopm：停止当前M，进入休眠。
• mput：将当前M放入全局空闲M队列sched.midle中。
• mPark：当前M进入休眠。
• gogo：汇编跳转到G的函数执行。

4.3 查找任务

在schedule中，最关键的部分是调用findrunnable，该函数主要用于竭尽所能的查找可运行的任务，执行流程如下：

4.4 调度循环

查看schedule的源码可以看到，该函数找到可运行G后调用execute函数，execute又调用汇编实现的gogo函数，该函数从调度运行的G0栈空间切换到找到的G栈空间，并通过JMP指令跳转到G绑定的函数执行，由于JMP并不会像CALL一样将下一条指令地址压栈，因此G函数执行完成后RET指令如何保证返回schedule？要搞清楚这个问题，可以看下创建G的函数newproc1，其中有这样一段代码：

newg.sched.sp = sp
newg.stktopsp = sp
newg.sched.pc = funcPC(goexit) + sys.PCQuantum
newg.sched.g = guintptr(unsafe.Pointer(newg))
gostartcallfn(&newg.sched, fn)
newg.gopc = callerpc
newg.ancestors = saveAncestors(callergp)
newg.startpc = fn.fn

关键部分在于函数gostartcallfn，该函数会将newg.sched.pc的初始值goexit地址压入G的栈顶，G执行完成后RET指令返回的就是goexit地址。查看goexit源码可以发现该函数主要完成如下事情：

1. 将运行完的G放入空闲G队列等待复用（P本地队列或全局队列）；
2. 切换到G0栈空间调用schedule执行调度任务。

goexit调用链如下：

• mcall：切换到G0栈空间，汇编实现。
• dropg：移除M和当前G的关联。
• gfput：将G放入P本地空闲G队列，如果P本地空闲G队列超过数量限制，会放入一半到全局空闲G队列。
• schedule：任务调度。
