1、背景

本文主要介绍MySQL中ibd文件的存储结构，并配套开发了解析ibd文件的代码：https://github.com/jemuelmiao/parseibd，该代码输出结果可以一目了然的看到ibd文件中当前的存储结构、btree中page的连接关系、聚簇索引或二级索引的组织格式等。

2、表空间

MySQL中最顶层的逻辑管理结构是表空间，根据用途表空间分为如下几类：

• 系统表空间：存放数据字典（data dict）、双写缓存（double write buffer）、变更缓存（change buffer）、回滚日志（undo log）及可能的表数据和索引。文件信息由innodb_data_home_dir和innodb_data_file_path控制，默认情况下有一个ibdata1文件。
• 独占表空间：存放表数据和索引，是否开启由innodb_file_per_table控制，默认开启，开启后每个表会生成独立的ibd文件。
• 通用表空间：通过create tablespace语法创建的共享表空间。
• Undo表空间：存放undo log，文件路径由innodb_undo_directory控制，表空间个数由innodb_undo_tablespaces控制，undo log默认存储在系统表空间中。
• 临时表空间：存放临时表，文件路径由innodb_temp_data_file_path控制。

3、ibd文件

由上节可以知道ibd文件是innodb用于管理表数据和索引的文件，默认情况下每个表会生成一个独立的ibd文件。
Ibd文件中最小存储单元是page，默认情况下每个page是16K，大小由innodb_page_size控制。Ibd中的page包含多种不同类型，每种类型有特定的存储格式及作用，本文接下来会详细介绍几种类型。
Ibd文件总体结构如下图所示：

整个ibd文件中所有page属于同一个表空间，ibd文件前3个page是固定的，分别是page fsp、page ibuf、page inode，它们的作用后文会详细介绍到。从逻辑层次上，ibd文件可以划分为：space（表空间）、segment（段）、extent（区）、page（页），其中前者用于管理后者。

3.1 page类型

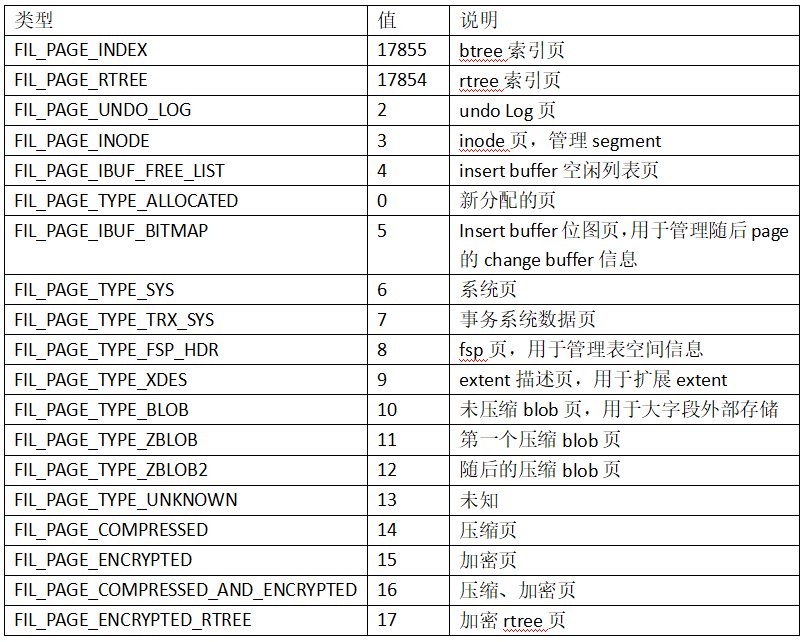

page类型及作用如表所示（参考源码fil0fil.h）：

3.2 page头部

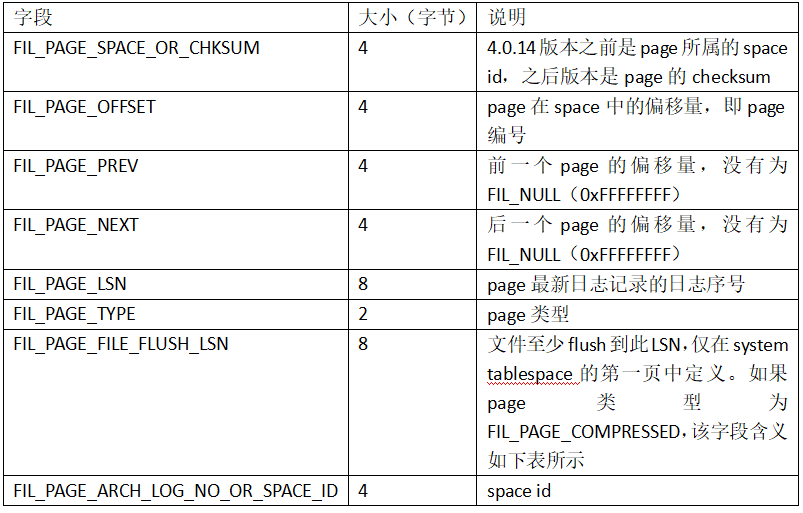

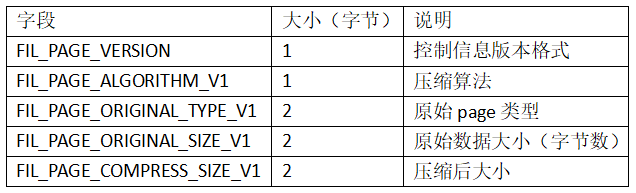

在ibd中每个page具有相同的头部，该头部占用固定38字节大小，各字段信息如下（参考源码fil0fil.h）：

3.3 page尾部

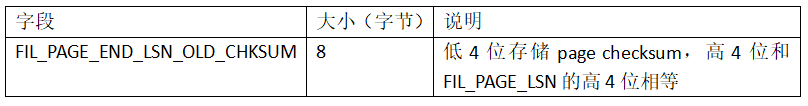

同样在ibd中每个page具有相同的尾部，该尾部占用固定8字节大小，字段信息如下（参考源码fil0fil.h）：

4、FIL_PAGE_TYPE_FSP_HDR

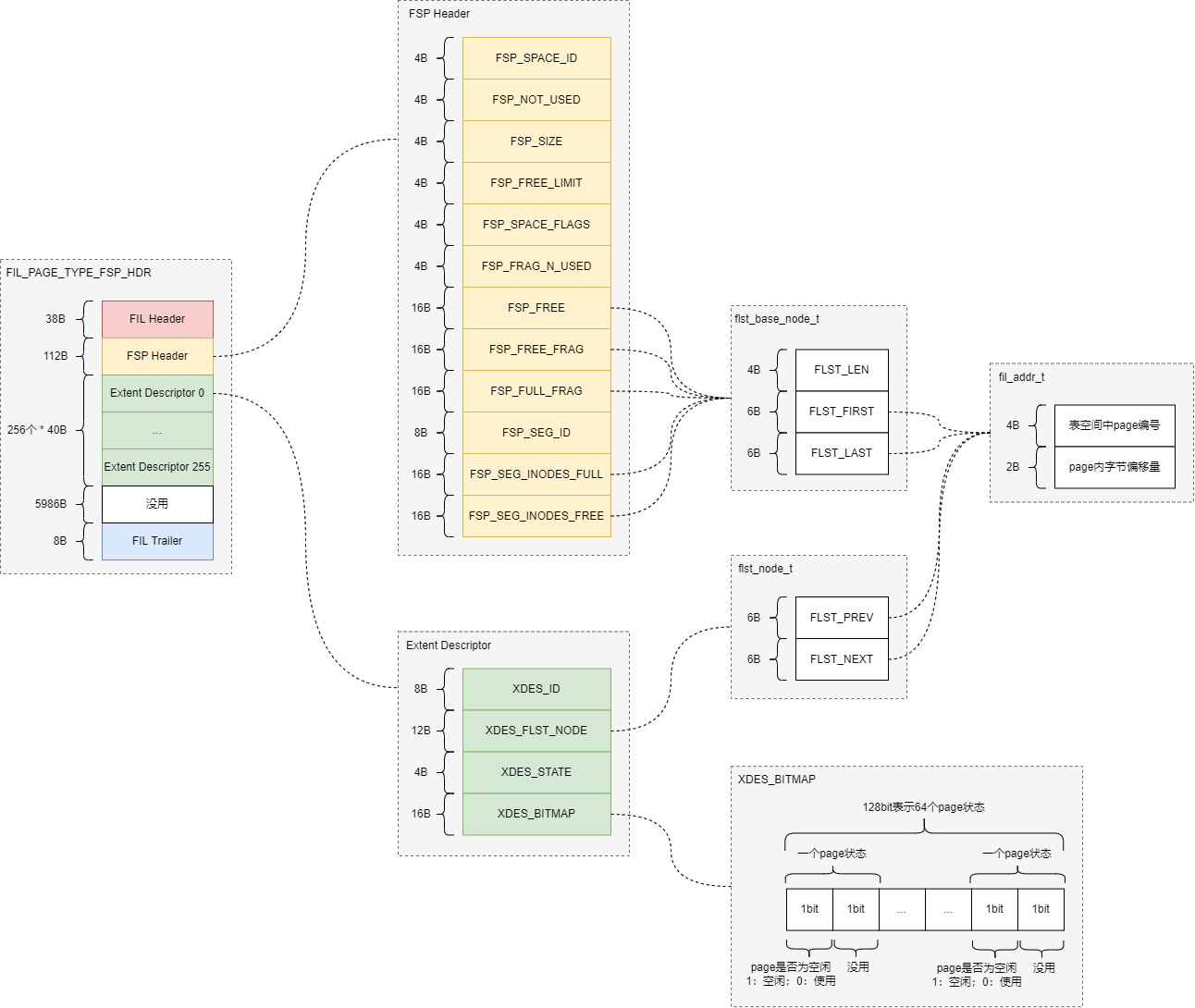

FSP page是ibd文件的第一个page，主要用于管理全局extent列表、全局inode page列表。FSP page的总体结构如下图所示：

4.1 FSP page格式

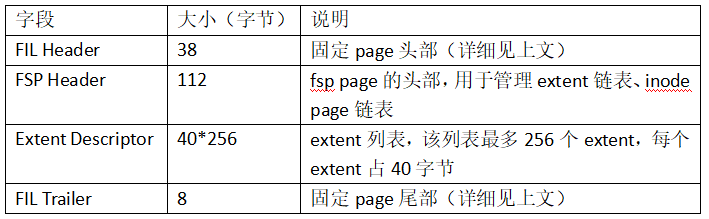

FSP page主体字段信息如下：

4.1.1 FSP Header格式

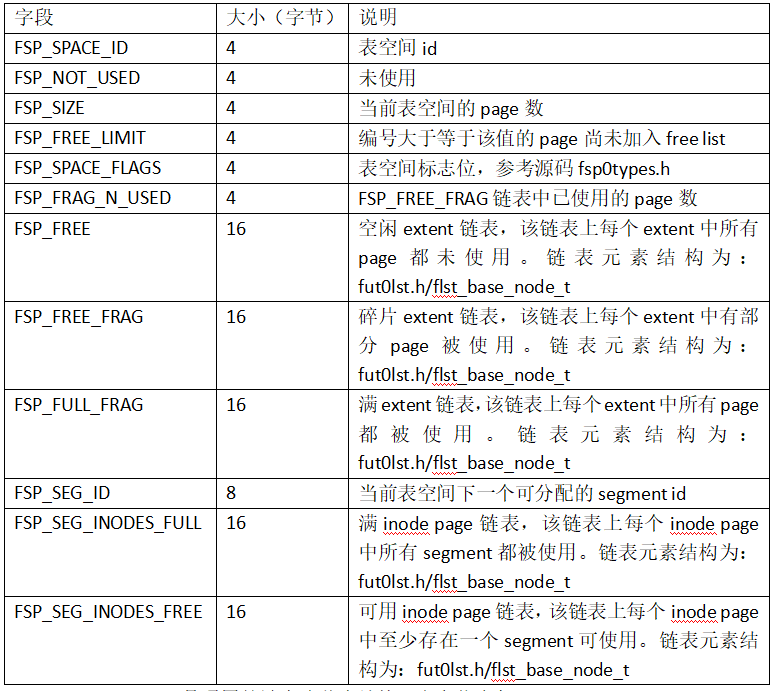

FSP Header字段信息如下：

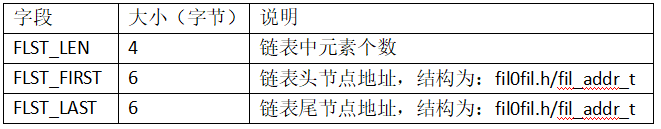

flst_base_node_t是通用的链表头节点结构，字段信息如下：

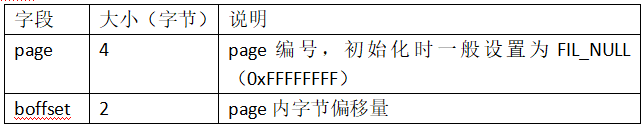

fil_addr_t是通用的节点地址结构，字段信息如下：

4.1.2 Extent Descriptor格式

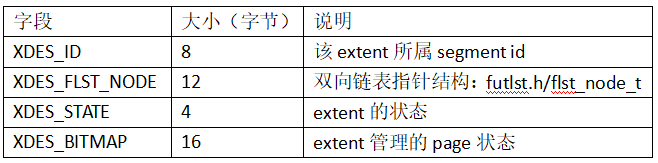

Extent Descriptor字段信息如下：

flst_node_t是通用的双向链表指针结构，字段信息如下：

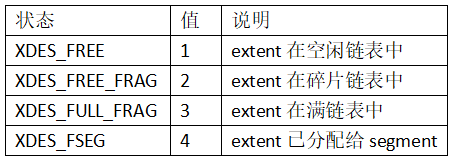

extent状态标志如下：

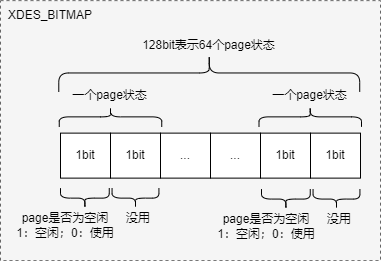

XDES_BITMAP是extent用于管理紧随当前所在页之后的page，每个page占用2bit，一个extent可以管理64个page，结构如下：

4.2 Extent链表管理

Ibd文件中的全局extent链表在FSP page中进行管理，包括空闲extent链表、碎片extent链表、满extent链表，分别由FSP Header中字段FSP_FREE、FSP_FREE_FRAG、FSP_FULL_FRAG表示，每个extent链表中的元素是Extent Descriptor结构，一个FSP page最多包含256个Extent Descriptor，一个Extent Descriptor最多管理64个page，也就是说一个FSP page最多管理16384个page，当page不够时，需要扩展Extent Descriptor，这是通过增加类型为FIL_PAGE_TYPE_XDES的page来完成的，该类型的page和FSP page除了FSP Header不同外，其他一样，主要是为了扩展Extent Descriptor，详细见后文。

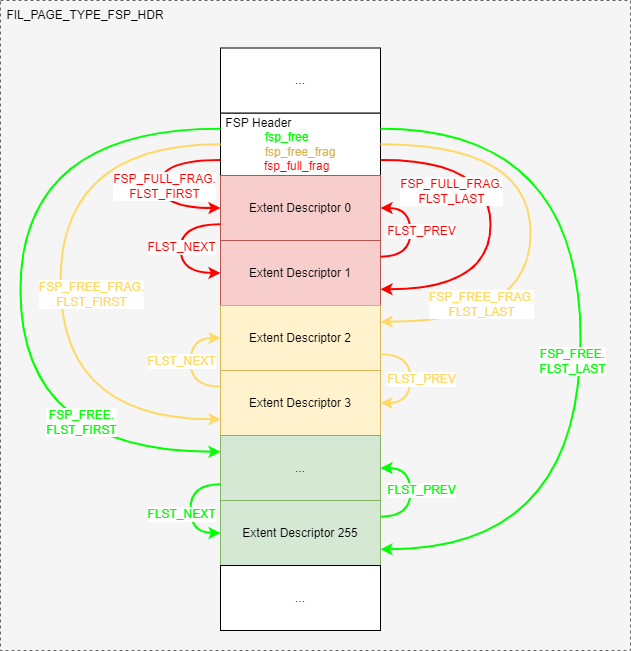

全局extent链表管理关系如下图所示：

链表中的Extent Descriptor元素可能来自FSP page或XDES page。

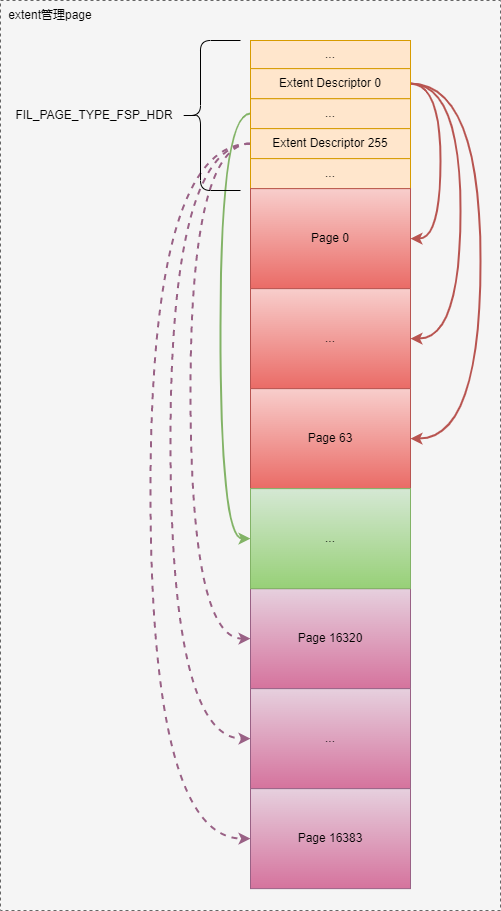

Extent Descriptor用于管理page，每个Extent Descriptor最多管理随后的64个page，例如：Extent Descriptor 0管理page 0至page 63，Extent Descriptor 1管理page 64至page 127，依次类推。管理关系如下所示：

4.3 Inode page链表管理

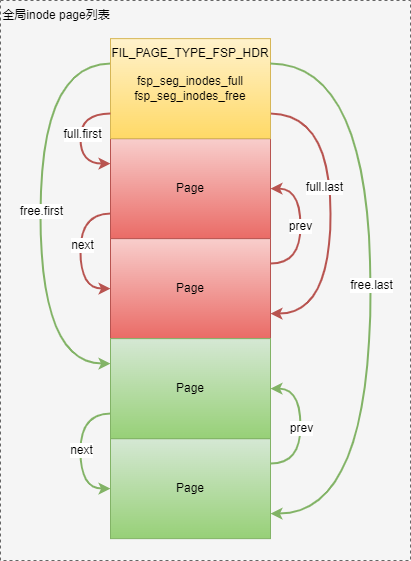

Ibd文件中的全局inode page链表在FSP page中进行管理，包括满inode page链表、可用inode page链表，分别由FSP Header中字段FSP_SEG_INODES_FULL、FSP_SEG_INODES_FREE表示，每个inode page链表中的元素是page。全局inode page 链表管理关系如下图所示：

5、FIL_PAGE_TYPE_XDES

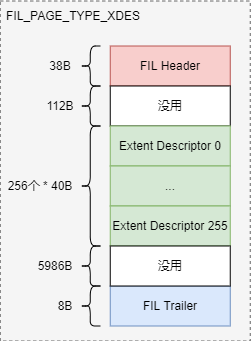

XDES page主要用于扩展extent Descriptor，该page结构和FSP page类似，唯一不同点在于不使用FSP Header部分，如下所示：

6、FIL_PAGE_IBUF_BITMAP

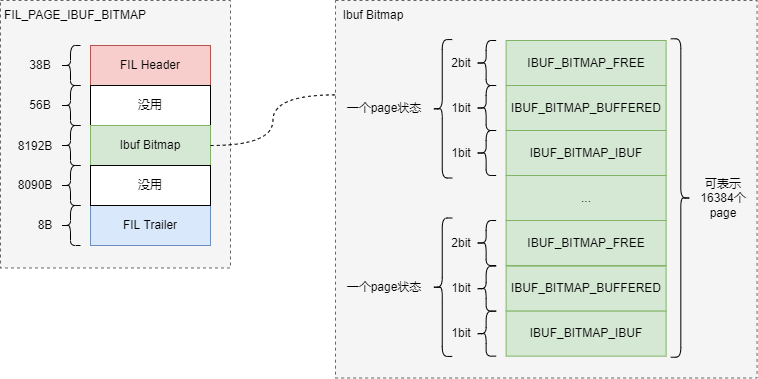

IBUF page是ibd文件的第二个page，主要用于管理随后page的change buffer信息。IBUF page总体结构如下图所示：

6.1 IBUF page格式

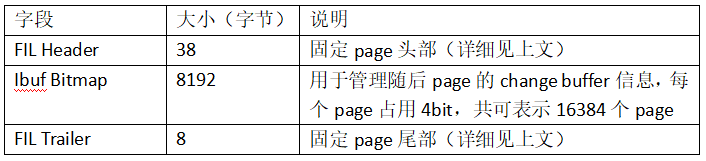

IBUF page主体字段信息如下：

6.2 Ibuf Bitmap

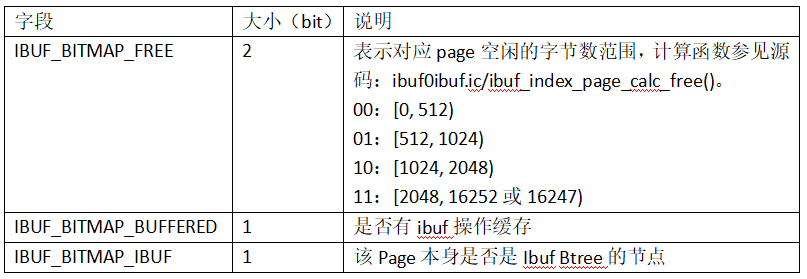

Ibuf Bitmap用于管理随后page的change buffer信息，每4bit表示一个page，字段信息如下：

7、FIL_PAGE_INODE

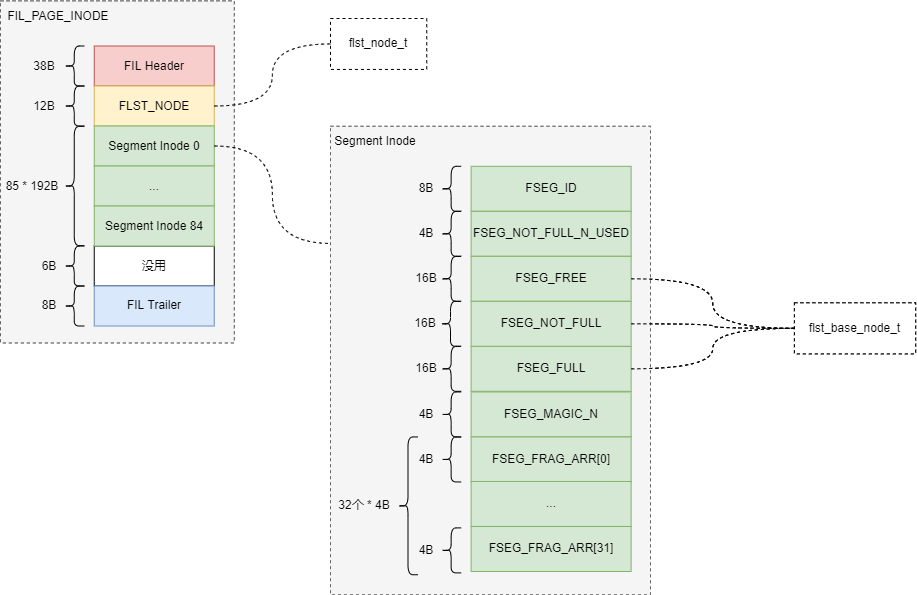

Inode page是ibd文件的第三个page，主要用于管理segment。Inode page总体结构如下图所示：

7.1 Inode page格式

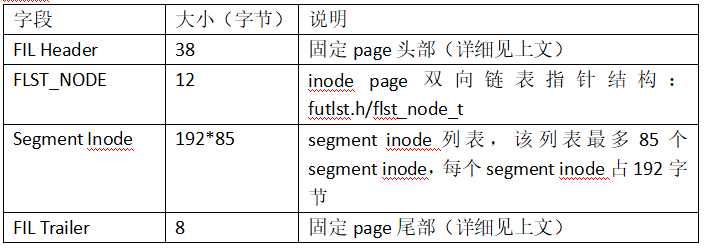

Inode page主体字段信息如下：

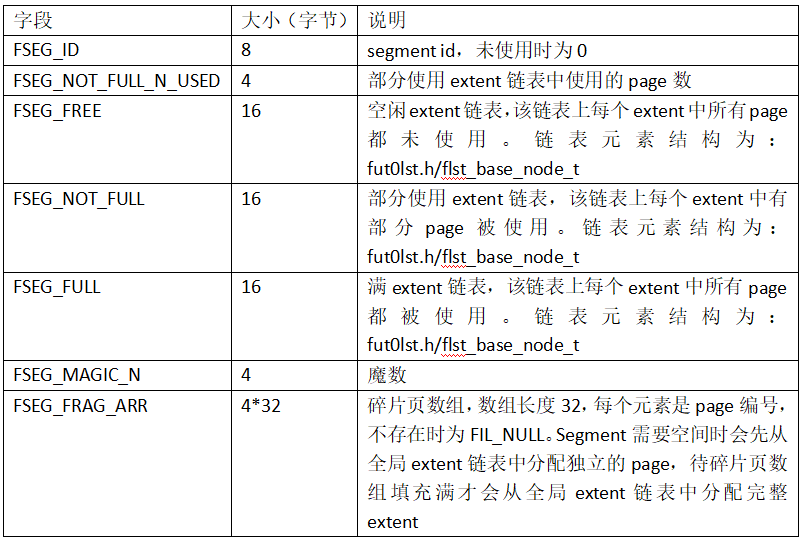

Segment Inode字段信息如下：

7.2 Segment管理

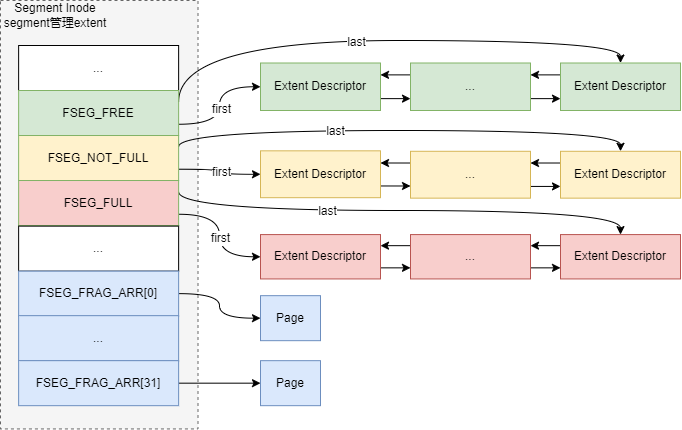

每个segment inode代表一个segment，segment用于管理使用的extent，包括空闲extent链表、部分使用extent链表、满extent链表，分别由字段FSEG_FREE、FSEG_NOT_FULL、FSEG_FULL表示，管理关系如下所示：

8、FIL_PAGE_INDEX

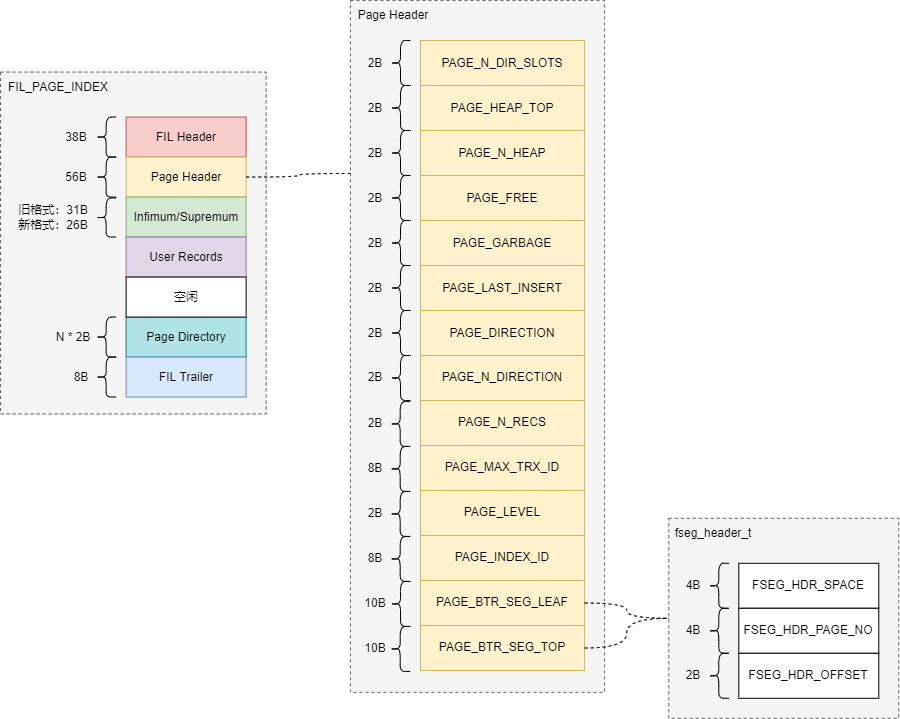

Index page用于存储数据和索引。Index page总体结构如下图所示：

8.1 Index page格式

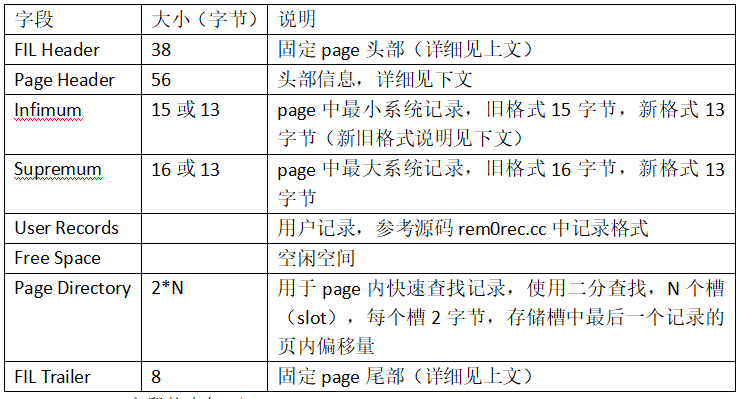

Index page主体字段信息如下：

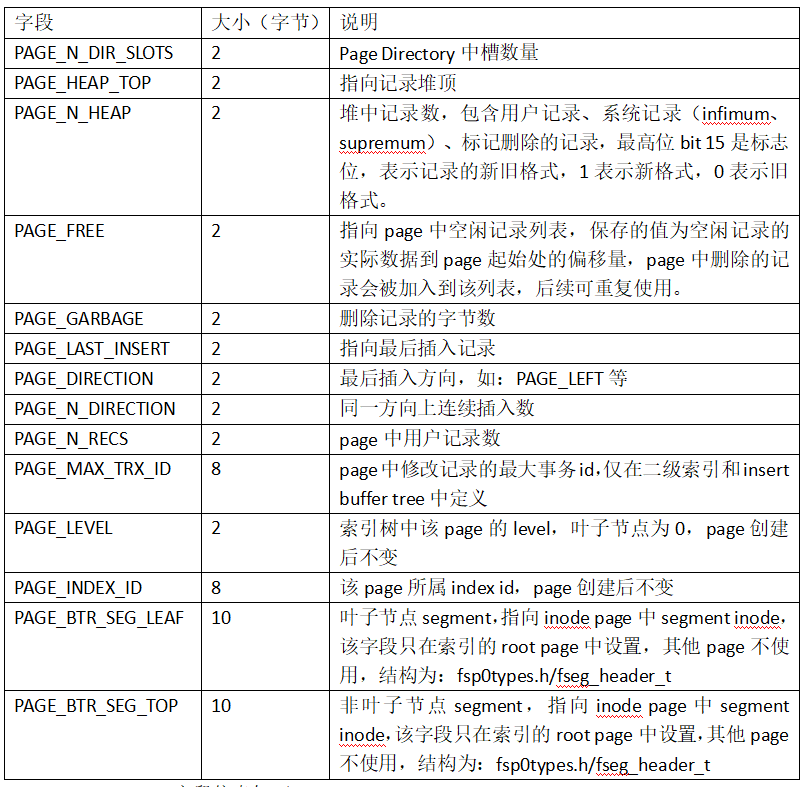

Page Header字段信息如下：

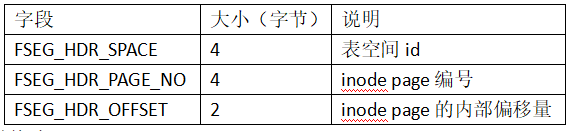

fseg_header_t字段信息如下：

8.2 记录存储格式

Innodb行格式有四种：redundant、compact、compressed、dynamic，参考源码：rem0types.h/rec_format_enum。其中redundant为旧格式，compact、compressed、dynamic为新格式，新旧格式在记录存储格式上差异较大。接来下会详细介绍不同格式下记录的存储方式。

8.2.1 新行格式

新行格式包括：compact、compressed、dynamic。

8.2.1.1 记录头信息

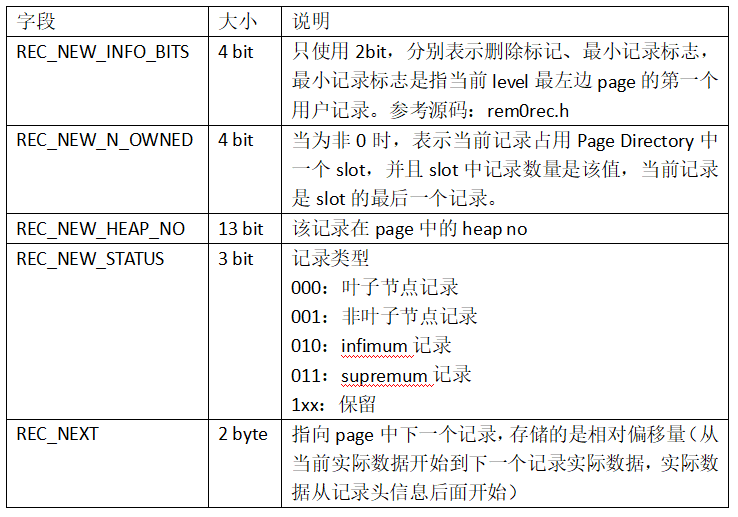

每个记录前都有固定的记录头REC_N_NEW_EXTRA_BYTES，用于存储记录相关的属性，格式如下：

8.2.1.2 系统记录

每个index page中会自动生成两个系统记录：infimum、supremum，分别是最小记录、最大记录。

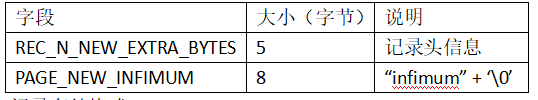

Infimum记录存储格式：

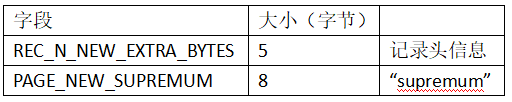

Supremum记录存储格式：

8.2.1.3 用户记录

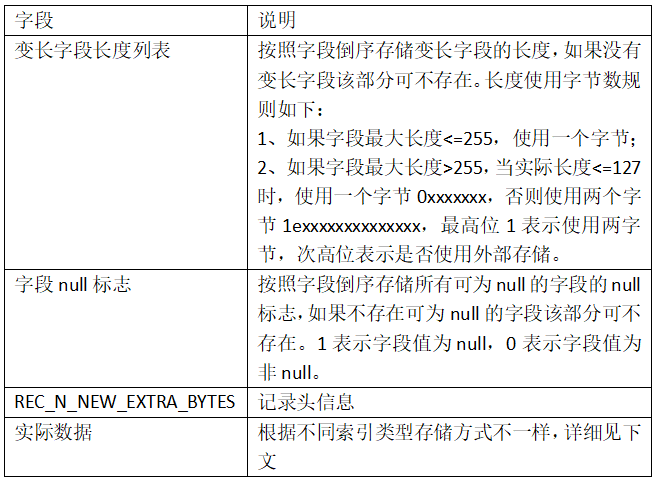

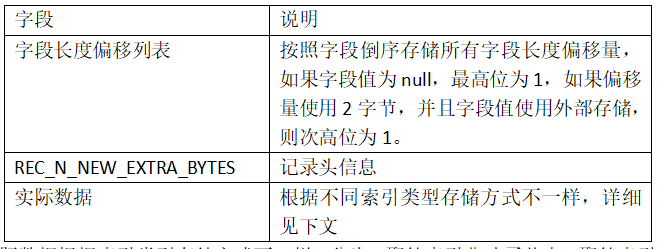

用户记录存储格式如下：

实际数据根据索引类型存储方式不一样，分为：聚簇索引非叶子节点、聚簇索引叶子节点、二级索引非叶子节点、二级索引叶子节点。格式如下：

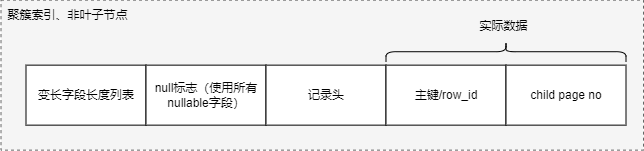

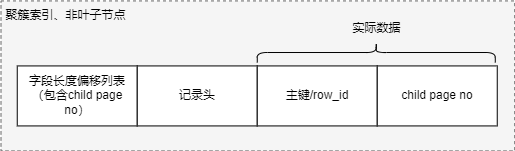

聚簇索引非叶子节点：

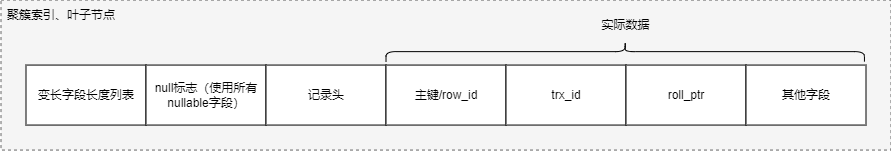

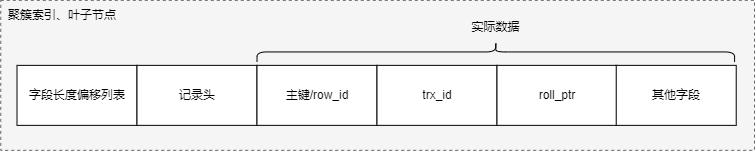

聚簇索引叶子节点：

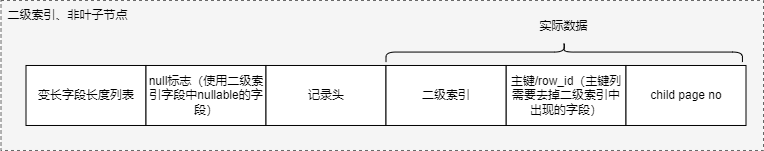

二级索引非叶子节点：

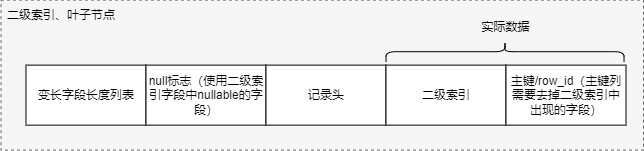

二级索引叶子节点：

8.2.2 旧行格式

旧行格式包括：redundant。

8.2.2.1 记录头信息

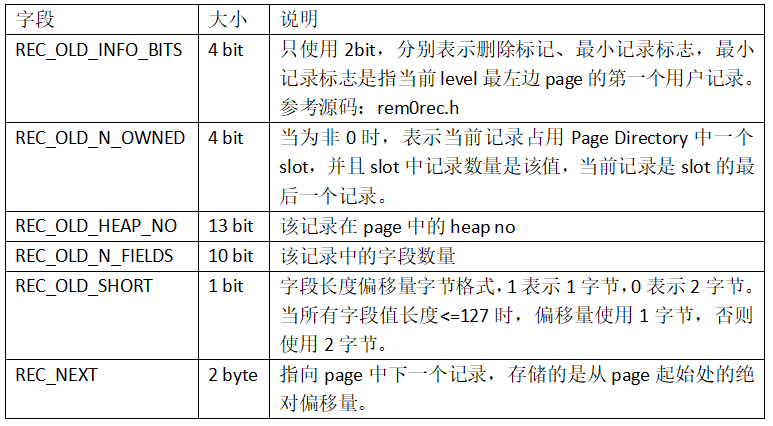

每个记录前都有固定的记录头REC_N_OLD_EXTRA_BYTES，用于存储记录相关的属性，格式如下：

8.2.2.2 系统记录

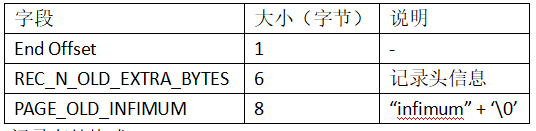

Infimum记录存储格式：

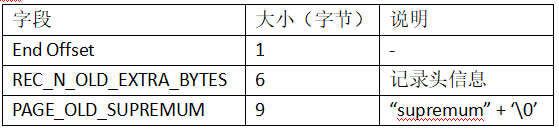

Supremum记录存储格式：

8.2.2.3 用户记录

用户记录存储格式如下：

实际数据根据索引类型存储方式不一样，分为：聚簇索引非叶子节点、聚簇索引叶子节点、二级索引非叶子节点、二级索引叶子节点。格式如下：
聚簇索引非叶子节点：

聚簇索引叶子节点：

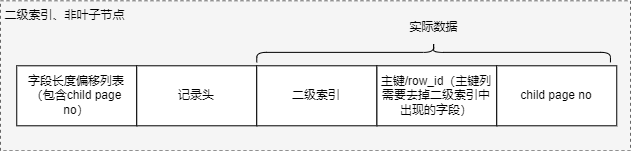

二级索引非叶子节点：

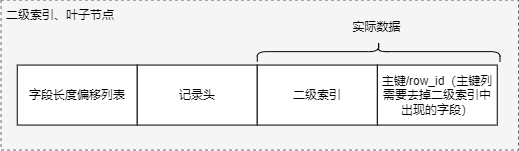

二级索引叶子节点：

9、FIL_PAGE_TYPE_BLOB

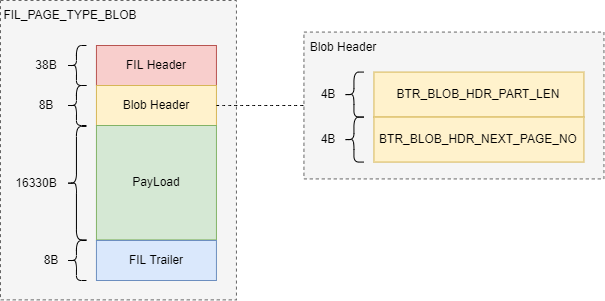

Blob page用于长度较大的变长字段。Blob page总体结构如下图所示：

9.1 Blob page格式

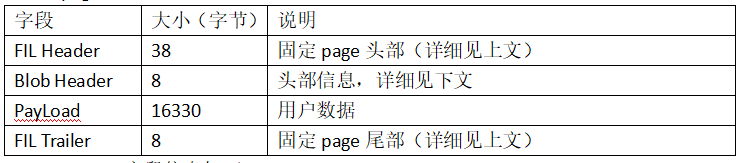

Blob page主体字段信息如下：

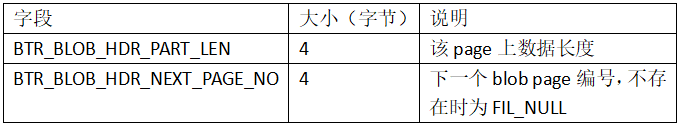

Blob Header字段信息如下：

10、数据类型

MySQL数据类型分为两种：MySQL层数据类型、引擎层数据类型，引擎层数据类型以innodb数据类型介绍。

10.1 innodb数据类型

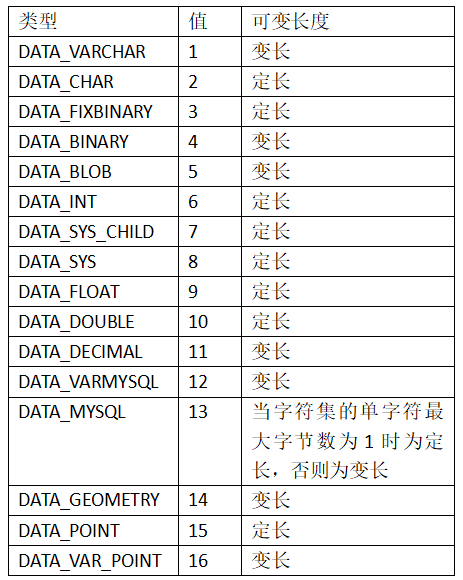

Innodb数据类型分为主数据类型（main type）、精确数据类型（precise data type）。主数据类型主要用于定义基本类型，精确数据类型主要用于定义类型的相关属性，参考源码：data0type.h。

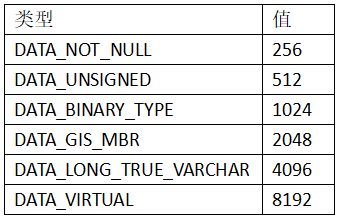

精确数据类型包括：

关于是否可变长度类型，可以参考源码：data0type.ic/dtype_get_fixed_size_low()，返回值为非0时表示固定长度类型，0表示可变长度类型。

10.2 mysql数据类型

参考源码：binary_log_types.h/enum_field_types，MySQL层数据类型主要包括：

关于mysql数据类型转换为innodb数据类型，参考源码：ha_innodb.cc/get_innobase_type_from_mysql_type()。

10.3 常用数据类型存储

10.3.1 decimal

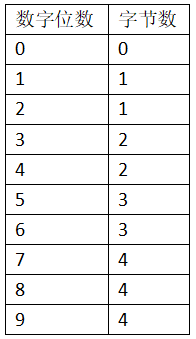

decimal分为整数部分、小数部分，整数部分和小数部分的每9位数字使用4个字节存储为一个整数，不足9位数字的使用如下规则存储为一个整数：

当decimal数据为正数时，最高位设为1，为负数时，最高位设为0，并且其余位取反。decimal数据存储可参考源码：decimal.c/decimal2bin()、decimal.c/bin2decimal()。

10.3.2 int

int数据为signed时，需要翻转符号位。

10.3.3 year

year数据存储时需要减1900。

10.3.4 日期类型

参考源码：my_time.c，日期类型存储格式如下所示：

11、文件解析

为了方便查看ibd文件结构，开发了解析ibd文件的代码：https://github.com/jemuelmiao/parseibd。
